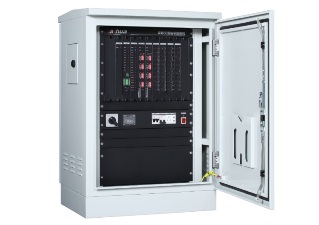

大华道路交通信号控制机 DH-ITRTSC-044A
大华道路交通信号控制机 DH-ITRTSC-044A
品名:
道路交通信号控制机
品牌:
大华
型号:
DH-ITRTSC-044A



维护方便:模块化设计,结构紧凑合理。

稳定可靠:采用嵌入式中央控制系统。

绿冲突保护:自动检测绿冲突,防止绿冲突发生。

超强保护:全天候室外机箱,内置防雷和防浪涌装置。

时段可配:有16个工作时段,供平常日和节假日分别工作。

多种通讯接口:可扩展RS-232、RS422、RS-485接口与上位机通信。

配置灵活:每个信号灯的闪烁时间和状态可调。

故障诊断:全面的故障诊断功能使故障定方便。

DH-ITRTSC-044A

参数分类 参数 参数值
性能 机动车相位数

最大支持16组车行相位

跟随相位数

最大支持16组跟随相位

行人相位数

最大支持8组行人相位

车辆检测器

最大支持16组线圈检测,可扩展至48组线圈检测

行人检测器

最大支持16组行人请求

周期方案

最大支持16组定时周期方案,6组特殊方案

日期类型

最大支持8组日期类型,7组星期类型,8组特殊日期类型

日计划时段数

最大支持40组时间段

环状态组数

最大支持4环

数据接口

系统共19个串口,预留客户3个RS232串口,2个RS485口,1个RS422口;2个百兆网络接口(双网段),一个光电复用口(百兆);预留1个USB接口;1个3寸液晶屏和17个按键;

输入输出

6路继电器输出,16路行人按钮输入,16路线圈输入,55路过压过流检测输入,10路光耦输出

浪涌保护

支持电源防雷线一线:4kV(峰值);线一地:6kV(峰值), 网络防雷:线一线:4kV(峰值);线一地:6kV(峰值)

远程控制功能

可通过PC客户端工具,液晶屏,遥控器控制

驱动

能驱动5块相位板,32个相位驱动,55个灯控端子,最大可扩展支持110个灯

功能 网络升级

支持

常规参数 供电

信号机电源额定电压:AC220V±44V,50Hz±2Hz,机柜内安装标注AC 220V电源备用插座。

驱动功率

信号机每路的最大驱动功率为:800W。

整机功耗

60W

绝缘电阻

>100MΩ

耐压

在电源电极或与电源电极相连的其它导电电路和机柜、安装机箱等易触及部件之间施加1500V、50Hz电压,不出现击穿现象。

电磁抗扰度

交通信号控制器在静电放电、电快速瞬变脉冲群 、浪涌、电压短时中断等电磁骚扰环境下不出现电气故障。

工作温度

-40~+80℃

工作湿度

10%~95%(不结露)

防水

支持

防尘

支持

防锈蚀

支持

规格尺寸

长×宽×高=550mm×673mm×1000mm

安装

落地式机柜安装
