输入/输出

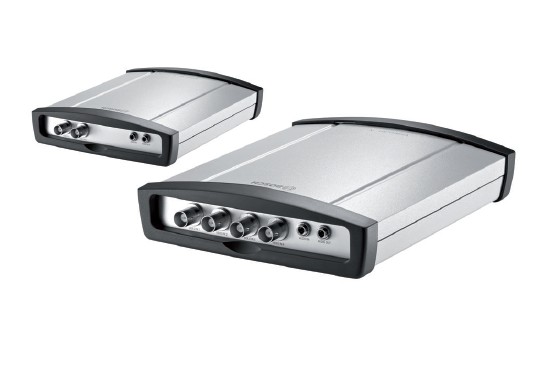

视频X20：2 路输入
X40：4 路输入
• 连接器BNC
• 电阻75 欧姆，可切换
• 信号模拟复合：0.7 至 1.2 Vpp，NTSC 或
PAL
音频2 路单声道输入，1 路单声道输出
• 连接器2 个 3.5 毫米立体声插头
• 信号线路输入典型电阻 9 千欧，最大 5.5 Vpp
• 信号线路输出3.0 Vpp，10 千欧 / 1.7 Vpp，典型 16 欧
报警4 路输入
• 连接器箝位电路（非隔离式闭合触点）
• 激活电阻最大 10 欧姆
继电器1 路输出
• 连接器箝位电路
• 信号30 Vpp (SELV), 200 mA
COM 端口箝位电路，RS‑232/422/485

视频
标准H.264 Main Profile、H.264 Baseline Profile
(ISO/IEC 14496‑10)
数据速率每通道 9.6 kbps 至 6 Mbps
GOP 结构I，IP，IPBB
整体 IP 延迟120 毫秒
帧速率1 至 25/30 (PAL/NTSC)
音频
AAC
• 配置文件AAC-LC
• 频率范围300 Hz 至 6.4 kHz
• 数据传输速率48 kbps（在 16 kHz 采样率时）
G.711
• 频率范围300 Hz 至 3.4 kHz
• 数据传输速率80 kbps，采样率 8 kHz
L16
• 频率范围300 Hz 至 6.4 kHz
• 数据传输速率640 kbps（在 16 kHz 采样率时）
信噪比> 50 dB
网络
以太网10/100 Base‑T，自动侦测，半双工/全
双工，RJ45
协议IPv4、IPv6、UDP、TCP、HTTP、
HTTPS、RTP、IGMP V2/V3、ICMP、
RTSP、FTP、Telnet、ARP、DHCP、
SNTP、SNMP（V1、MIB‑II）、802.1x、
SMTP、iSCSI、UPnP (SSDP)
加密TLS 1.0，SSL，AES（可选）
控制
软件更新闪存 ROM，远程编程
配置配置管理器或 Web 浏览器
摄像机控制通过串行接口；
支持的*协议和设备：
• 博世AutoDome、HSPT、MIC1-300 IP、
TC8x00
• Canon VCC1、VC-C4R
• CBC SMD 12P/12PII/20P
• JVC TK-C676
• Panasonic WV-CS850
• Pelco Spectra D/P
• Sensomatic SpeedDome Ultra
• Sony EVI D30/31/D100
• Ultrak KD6
• VT VPT4x
* 仅限基本功能，不保证完整功能。 博
世不负责这些功能在所有情况下均能
实现或起作用。
存储媒体
CompactFlash 1 个 CF 插槽，用于可选标准类型 I/II
CompactFlash 内存卡，最大为 2 TB
电气
电源通过外部设备
输入电压12 VDC
功耗约 9 VA（配备齐全时）
机械
尺寸（高 x 宽 x 厚） 38 x 146 x 183 毫米（1.5 x 5.7 x 7.2 英
寸）
重量约 0.6 千克（1.3 磅）
环境
工作温度0°C 至 +50°C（+32°F 至 +122°F）环境
温度
相对湿度大气湿度 0% 至 90%，无冷凝
散热值最大 31 BTU/h（配备齐全时）
