描述

PW 系列访问模块通过通信速度为 38400 bps的 RS485 总线与智能控制器 PW6K1IC、 PW5K1IC 连接并由其控制。智能控制器中存有硬件接口配置选项，可通过操作员控制、时间表或基于事件的程序直接控制。

该访问模块用于模块化定制解决方案中。 PW5K1R1 仅能支持一个读卡器，而 PW6K1R2 则支持双读卡器。如与智能控制器的通信中断，可根据安全需要将单个读卡器配置为允许进入。这种定制方式可将门配置为闭锁或开锁或具有正确的区域代码才可进入。

PW6K1OUT 与智能控制器（PW6K1IC、PW5K1IC ）连接后可形成 16个继电器输出控制端。继电器还可用于电梯控制、状态通知以及门状态监控等一般的设备控制。

PW6K1IN与智能控制器（PW6K1IC、PW5K1IC）连接后可组成 16个受监控的报警输入端。模拟/数字转换器对输入值进行取样，数字化结果将经过过滤和处理。每个输入点的过滤参数均可配置，从而可以规定客户线尾阻(EOL)值、灵敏度范围和计时参数。

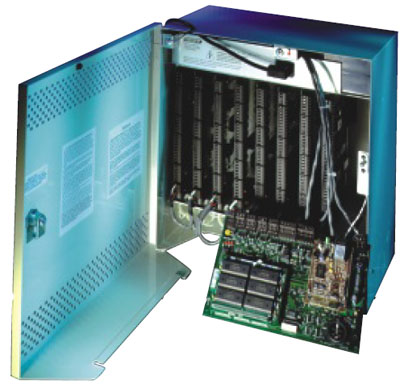

PW 系列访问模块设计有适合不同安装方式的机箱。当安装空间较小时，可选用壁挂式安装的紧凑型机箱（PW5K2ENC1）或 19" 机架机箱（PW5K2ENC2），将模块竖直排放在机箱的插槽中；否则可使用 PW5K1ENC3 机箱，将模块平装在机箱内。
性能特点
•	模块化设计适合各种应用
•	用户可以根据需要对输出继电器进行设置
•	用户可设置报警输入，可进行灵活的系统配置和控制
•	所有模块采用 RS485 通信
•	专用的机箱防拆和电源故障检测输入
•	模拟/数字转换器技术可实现数字过滤和输入调节
•	支持常开/常闭选择，监控和非监控电路选
•	支持多种读卡器技术，包括Wiegand、磁条、接近式和键盘
•	PW5K2ENC1、PW5K2ENC2和 PW5K2ENC5 机箱最多可容纳 9 个模块、电源和电池
•	指定每个读卡器的脱机运行模式：区域码开门、闭锁（不允许进入）和开锁（自由进入）
•	兼容多种读卡器和卡格式，为系统提供更多灵活性和安全性的选择
•	操作模式包括：闭锁、开锁、区域码开门、读卡、卡和密码、卡或密码、密码
•	兼容 PW-5000 和 PW-6000模块，使得每个版本均可安装系统和系统扩展
•	任意组合的 32 个输入/输出或读卡器模块可连接至PW5K1IC 或 PW6K1IC的RS485 端口。每个端口的总线最长为 4000 英尺（1200 米）
•	报警电路类型—常开/常闭、可监控、不可监控（适当的 EOL）

优点：
•	支持防反传功能— 可自由通过，保留防反传标志，并记录每个持卡人最后一次出入的区域位置、方向及时间/日期
•	硬件模块化结构，使系统具有非凡的灵活性和扩充能力
•	控制器本身拥有大容量数据库，可实时做出访问控制决定，无需与服务器通信
•	模块化的系统结构：可保证无论初建时的系统规模如何，将来都可以进行扩展和平滑升级
•	4 状态报警输入电路 — NO/NC，可监控、不监控 (w/EOL) 安装选
•	项灵活，可进行插槽式安装或机箱平装
•	可设置灵敏度和保持时间的报警
•	符合 ADA（美国残疾人法），每个读卡器都可选择延长开门时间
•	可选择的读卡器工作模式包括卡和密码、卡、密码、卡或密码
•	用 PW5K2E2PS 可自动切换电源，可在 110/220 下工作
•	指定每个读卡器的脱机运行模式：区域码开门、闭锁（不允许进入）和开锁（自由进入）
•	兼容多种读卡器和卡格式，为系统提供最大灵活性

技术参数

型号	PW6K1R2双读卡器模块
参数：
•	2个读卡器端口-12VDC，50mA，时钟/数据（磁条）或数据0/数据（Wiegand） •	支持卡数据的复用键盘
•	支持双线或单线双色指示灯
•	使用单线指示灯的情况下可以支持蜂鸣器
•	8个可设置电路类型的通用报警输入（使用PW5K2ENC1和PW5K2ENC2外壳时仅有6个可用）
•	2个用于机箱防拆开关和电源故障检测专用的报警输入
•	2个通用的输出继电器，C型，5A 28VDC
•	4个通用的输出继电器，C型，2A 28VDC(使用PW5K2ENC1和PW5K2ENC2外壳时仅有2个可用)
