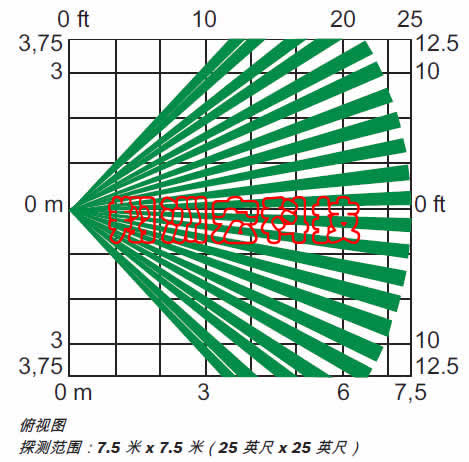

▶ 探测范围：7.5 米 x 7.5 米（25 英尺 x 25 英尺）
▶ 防宠物技术
▶ 温度补偿
▶ 护盖防拆开关
▶ 拥有一步探测技术 (FSP) 的嵌入式微控制器
▶ 防气流和昆虫干扰
▶ 双体式设计

ISN-AP1-P 是一款卓越的传统型被动红外 (PIR) 探测器，经济实惠且拥有可靠的性能。 该款探测器能够区分人与动物产生的信号，因而非常适于安装在喂养宠物和动物的场合。 菲涅尔镜片出色的效果能够监视整个区域，使入侵者无处藏身。

基本功能
  防宠物技术

  探测器能够区分是人还是由一到两只动物（总重量不超过 14 千克 [30 磅]）产生的信号。
  温度补偿

  探测器可以在临界温度下调节 PIR 的灵敏度以更加准确地探测人体热量，从而有效识别入侵者并避免误报。
  护盖防拆开关

  当拆除护盖时，常闭触点会打开，同时向控制主机发出报警信号。
  嵌入式微控制器

  微控制器采用先进成熟的信号处理技术，包括博世特有 FSP 技术、温度补偿和防宠物专利技术。 与用固定阈值级别来比较连续信号的传统 PIR 探测器相比，采用微控制器的 ISN-AP1-P 探测器更加安全可靠，同时提供卓越的防误报功能。
  信号处理

  一步探测技术 (FSP) 几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。 FSP 能够根据信号幅度、极性、斜率和周期来调节探测器的灵敏度。 这使安装人员省去了选择灵敏度级别的麻烦。
  防气流和昆虫干扰

  密封的光学器件腔体可以防止气流和昆虫对探测器造成干扰。
  双体式设计

  在安装和固定期间，只需拆除护盖。 电路板和光学器件一体化设计，大大提高了安装速度、便利性和效率。
  测试功能

  在步测期间，红色发光二极管 (LED) 指示灯将会指示报警并进入活动状态。

  证书与认可






地区

认证




欧洲

CE

89/336/EEC, EN55022: 1998 +A1: 2000

        +A2: 2003 (ANSI C63.4: 2003),

        EN50130-4: 1996 +A1: 1998 +A2: 2003,

        EN61000-3-3: 1995 +A1:2001,

        EN61000-4-2: 1995 +A1: 1998 +A2:

        2001, EN61000-4-3: 2002 +A1: 2003

        +A2: 2005, EN61000-4-4: 1995 +A1:

        2000 +A2: 2001, EN61000-4-5: 1995

        +A1: 2001, EN61000-4-6: 1996 +A1:

        2001 +A2: 2001 +A3: 2005,

      EN61000-4-11:1994 +A1: 2004




中国

CCC

2004031901000035





安装/配置








电源注意事项

  • 使用经认证的电源。 所有输出只能连接到安全超低电压
  (SELV) 电路。

• 此探测器没有内置备用电池。
  安装注意事项

  若要调整安装高度，请在安装之前上下滑动探测器的印刷电路板
  (PCB)。 选择下列一种高度范围：

  • 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）

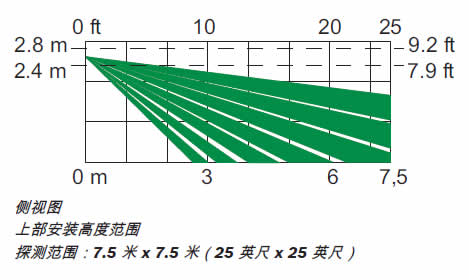

  • 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）

  缺省高度为 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。

  探测器应安装在适当的室内位置，以使入侵者必然经过探测器的探测区域。 为了尽可能降低误报，探测器应安装在动物难以接近或不会经过探测器监视区域的地方。 使用可选的 B335-3 小型旋转式安装架，探测器可以安装在角落处或者平坦的墙体（表面半齐平式安装）。

  注解可选的安装架会减少探测器的探测范围，并会增加探测盲区。

不要把探测器安装在以下地方：室外，窗户或窗户附近，阳光直射的地方，气流风口，空调出口附近，或热源附近。 不要把探测器安装在动物喜欢爬上爬下的家具或楼梯上方。
  兼容性信息

该款探测器可以与所有传统控制主机一起工作。

附件






数量

组件




1

探测器




2

平头螺丝




2

 螺丝固定件





技术规格
  外壳设计

  颜色： 白色

  尺寸： 93 毫米 x 52 毫米 x 44 毫米
  （3.7 英寸 x 2.1 英寸 x 1.7 英寸）

材料： 高强度 ABS 塑料
  环境要求

  相对湿度： 0 至 95%，无冷凝

  操作温度： 0°C 至 +49°C（+32°F 至 +120°F）

温度（存储）： -29°C 至 +49°C（-20°F 至 +120°F）
  指示灯

  报警指示灯： 红色 LED 指示灯。

可通过 LED 跳线启用或禁用。
  输出

  继电器： 受监控，A 形常闭 (NC) 触点，电气额定值：125 mA，28 VDC，3 W。

  防拆开关： 常闭 (NC) 触点（带护盖），电气额定值：28 VDC，125 mA（最大）。 防拆

开关回路连接到 24 小时保护防区。
  电源要求

  电流（报警）： < 25 mA

  电流（待机）： < 15 mA，12 VDC

操作电压： 9 VDC 至 15 VDC

定购信息






ISN‑AP1‑P Pet Friendly® 被动红外探测器

防宠物，护盖防拆开关，温度补偿，7.5

米 x 7.5 米（25 英尺 x 25 英尺）探测范围，

以及采用 FSP 技术的微控制器。

ISN-AP1-P




  硬件附件






B335-3 小型旋转式安装支架

小型旋转式塑料壁装支架。 垂直旋转范

围为 +10° 至 -20°，水平旋转范围为

±25°。 每包三件。

B335-3
