▶ RS-232/USB 连接：
▶ 与远程编程软件 (RPS) 建立更强的直接连接
▶ RJ-16 数据总线
▶ 透明外壳
▶ 诊断发光二极管 (LED)
▶ 用于地址和总线编程的 DIP 拨码开关

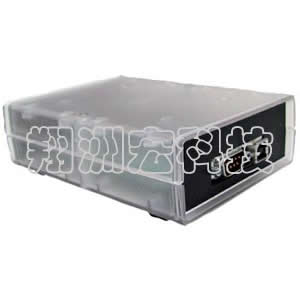

DX4010V2 串行接口模块可在兼容控制主机与经认可的应用程序之间创建本地连接。 此模块连接至可提供电源和数据的控制主机数据总线。

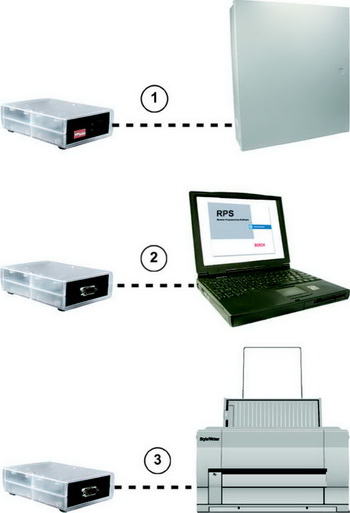

DX4010V2 串行接口模块可以：

  1. 通过数据总线连接器或端子接线盒连接至控制主机的选件或SDI 总线。

  2. 通过 RS-232 连接器或 USB 线路连接至 PC 以便运行RPS、BIS 或其它第三方应用程序。

  3. 使用兼容控制主机通过 RS-232 接口模块连接至串行打印机或带转换分线盒（未显示）的并行打印机。 有关详细信息，请参阅兼容性信息。
  基本功能
  RJ-16 数据总线和 RS-232/USB 连接

  使用 RJ-16 数据总线连接器进行远程编程连接。 使用 DB9
  DTE RS-232 连接器连接至经认可的 RS‑232 设备。 使用"USBA
  至 USB-B"电缆连接至 USB 端口。
  透明外壳

  可透过透明外壳看到诊断 LED 的显示状态，便于排除故障。
  诊断 LED

  诊断 LED 共有四个，用于提供关于数据传输和接收的信息。
  两个红色 LED 功能

  BUS RX 接收来自控制主机的数据

  BUS TX 向控制主机传输数据
  两个绿色 LED 功能

  SER RX 接收来自串行设备的数据

  SER TX 向串行设备传输数据
  DIP 拨码开关

  使用外部 DIP 拨码开关可以轻松为 DX4010V2 串行接口模块分配地址。
  证书与认可




地区

认证




欧洲

CE

2004/108/EC EMC Directive (EMC);

      2006/95/EC Low-voltage Directive

    (LVD) [DX4010V2]


  本产品还符合下列认证和标准：




地区

认证




澳大利亚

C-Tick




美国

FCC




加拿大

IC


安装/配置
  兼容性信息
  应用和 RS-232 设备




美国

（远程编程软件）RPS：

适用于所有兼容控制主机。




PC9000：

适用于以下所有控制主机：D9412G、D7412G、D7212G、D9112、D7412 和 D7212。




楼宇综合管理软件(BIS)：

适用于以下 SDI 总线控制主机（6.3 或更高版本）：

      All G Series control panels

    including D9412GV2‑AU。




澳大利亚

楼宇综合管理软件(BIS)：

D9412GV2-AU




中国

CMS 7000：

适用于设在 Mode 18 上的DS7400Xi 控制主机（辅助总线）（3.09 或更高版本）。




全部

全部打印机：

适用于辅助总线控制主机。


SDI 总线控制主机（6.0 或更高版本）




美国

• D9412GV2、D7412GV2、D7212GV2

      • D7212G、D7412G 和 D9412G

      • D7212、D7412、D9412

    • D9112




澳大利亚

• D9412GV2-AU


  辅助总线控制主机




欧洲

欧洲• DS7400Xi（2.02 或更高版本）

    • DS7220、DS7240、DS7240V2 和 DS7220V2




澳大利亚

• CC7240-AP




美国

• D4412 和 D6412


  DX4010V2 串行接口模块可用于替换下列模块：




美国

D9133 串行接口模块

适用于 SDI 总线控制主机上的 BIS、PC9000 或其它第三方应用程序。






D9133DC 串行接口模块

适用于 SDI 总线控制主机上的 RPS 或其它第三方应用程序。






D9533 RS-232 串行接口模块

适用于辅助总线控制主机上的 RPS、CMS 7000* 或打印机。




美国、欧洲和中国

DX4010/DX4010i
      RS-232 串行接口模块

适用于辅助总线控制主机上的 RPS、CMS 7000* 或打印机。


*CMS 7000 仅在中国销售。
  技术规格
  环境要求

  操作温度： 0°C 至 +50°C（+32°F 至 +122°F）

  相对湿度： +30°C (+86°F) 时 5% 到 85%，无冷凝
  电源要求

  最大电流： 55 mA（额定），60 mA（启用 LED 时）

  操作电压： 8 VDC 至 14 VDC
