· 从使用 CONTACT ID、SIA、Modem II、Modem IIe、Modem IIIa2、Pulse 以及其它格式的拨号器控制主机上捕获报警和事件数据 · 无需改变数据即可进行全面数据传输 · 12 VDC 至 24 VDC 电压范围 · 使用基于 UDP/IP 的数据网络转发信号 · 方便连接（RJ-45 插座）至以太网
Conettix C900V2 拨号转换网络模块能够与大多数使用标准数字拨号器格式的控制主机配合工作，并且提供端对端的安全性。 模块可以将数字拨号器连接到公众交换电话网 (PSTN)、数字拨号器的电话接口和以太网。 通过以太网连接，C900V2 能够：
• 与控制主机拨号器通信
• 解码信号并发送至 Conettix D6600 通信接收器/网关
• 将确认消息传回控制主机拨号器

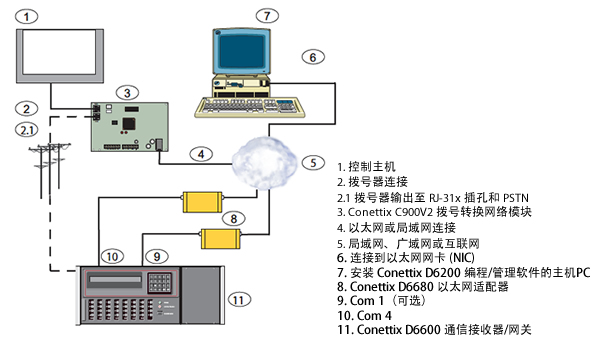

无论控制主机是通过电话线还是通过 C900V2 进行拨号，数据保持不变。 C900V2 能够使数字拨号器控制主机在 IP 网络（例如，局域网 (LAN)、广域网 (WAN) 或互联网）上工作。系统概览
当拨号器要报告消息时，C900V2 将模拟拨号音和线路电压，使拨号器能够执行多种功能，就像它已通过 PSTN 连接至监控中心的数字接收器一样。 C900V2 能够解码所传输的拨号器消息并转换成可在任何 UDP/IP 网络上传输的数据。
当 Conettix D6600 通信接收器/网关收到消息或事件后，将向C900V2 发送确认消息。C900V2 会对拨号器作出相应的响应，从而维持端对端的确认。
C900V2 在截听模式下运行，通常情况下会把拨号器连接到网络。 如果 C900V2 失去与 Conettix D6600 通信接收器/网关的联系，它会转入降级模式，将拨号器连接至 PSTN 电话线。基本功能
通信格式
ADT-SIA
BFSK（2300Hz ACK 音调或 1400Hz ACK 音调）
DTMF（Contact ID，高速和 4/2 超高速）
FBI Superfast DTMF（1400 Hz ACK 音调或 2300 Hz ACK 音调）
Pulse 3/1, 3/1 Checksum, 4/2（1400 Hz ACK 音调或 2300 Hz ACK 音调）
Radionics Modem II、Radionics Modem IIe 和 Modem IIIa2
Seriee FSK 和 DTMF
SIA V.21，110/300 波特
SIA Bell 103，110/300 波特
Robofon
Telim输入
输入描述
1 用作线端 (EOL)电阻监测回路。 探测开路、短路和正常状态。 使用 10 kΩ EOL 电阻接此输入。
2 用于禁止截听，强制 C900V2 进入降级模式并至少持续两分钟。
3 用于取代截听，允许用户在截听和降级模式之间切换。输出
输出描述
1 当 C900V2 电源断开或 CPU 出现故障时，提供本地通知。
2 当与监控中心的连接断开时，提供本地通知。
3 无论 C900V2 何时进入截听模式，都提供本地通知。
4 可以通过监控中心和 Conettix D6200 编程/管理软件进行控制（默认为开启）。截听和降级模式
• 截听模式：C900V2 将拨号器连接至网络。 只要 C900V2 保持与 Conettix D6600 通信接收器/网关的联系，截听模式就会开启。
• 降级模式：C900V2 将拨号器连接至电话线，并且自身退出电话线路。 如果 C900V2 失去与 Conettix D6600 通信接收器/网关的联系、断开电源或不能正常运行，即会转入降级模式。LED 指示灯
C900V2 具有能够指示模块状态的双色 LED 指示灯（SYSTEM LED 和 DIALER LED）。模制插座
C900V2 模块具有三个模制插座。
• 主机插座：通过模制电话线 (D162) 连接至拨号器。
• TELCO 插座：通过模制电话线 (D162) 连接至 PSTN 线路。
• 以太网插座：通过以太网电缆连接至以太网数据网络。 对于10BASE-T，必须使用 3 类以上的电缆。 对于 100BASE-T，必须使用 5 类以上的电缆。轮询和监测
Conettix C900V2 的轮询功能可以帮助 Conettix D6600 通信接收器/网关执行监测任务。Web 编程工具

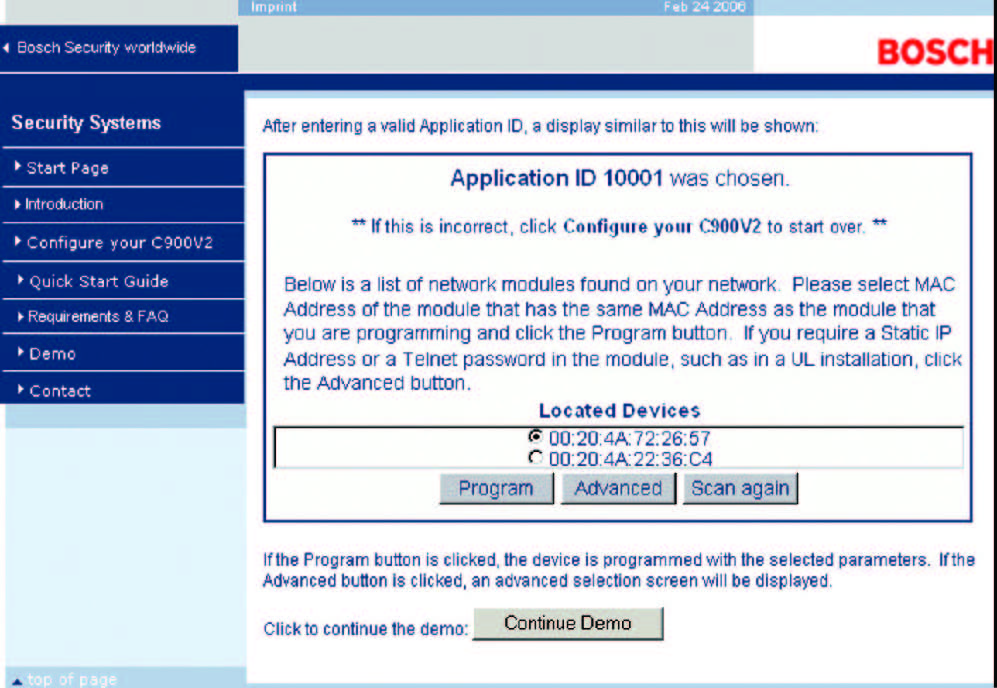

Web 编程工具使 C900V2 配置过程简单且方便，类似于浏览网站。 获得应用 ID 后，安装人员可以通过接入互联网的计算机来访问 www.c900v2.com，并且针对首选中心站配置 C900V2。证书与认可
| 地区 | 认证 | |
| 欧洲 | CE | 1999/5/EC, EN55022: 1998, EN50130-4: 1996 +A1: 1998 +A2: 2003, EN60950-1: 2001, EN61000-3-2, EN61000-3-3, EN61000-4-2: 1995 +A1: 1998, EN61000-4-3: 1995 +A1: 1998, EN61000-4-4: 1995, EN61000-4-5: 1995, EN61000-4-6: 1996, EN61000-4-11: 1994, TBR21: 1998 DoC C900V2 72005.PDF |
| 比利时 | INCERT | B-509-0040/a |
| 美国 | UL | AMCX: Central Station Alarm Units (UL1610, UL1635), AMCX7: Central Station Alarm Units Certified for Canada (cULus), APAW: Police Station Alarm Units (UL365, UL464), APAW7: Police Station Alarm Units Certified for Canada (cULus), APOU: Proprietary Alarm Units (UL1076), APOU7: Proprietary Alarm Units Certified for Canada (cULus), NBSX: Household Burglar Alarm System Units (UL1023), NBSX7: Household Burglar Alarm System Units Certified for Canada (cULus), UTOU: Control Units and Accessories - Household System Type (UL985), UTOU7: Control Units and Accessories - Household System Type Certified for Canada (cULus) UL864, 9th edition |
| FM CSFM |
7300-1615: 180 and 7167-1615: 223 2008 年 7 月 | |
| NIST | FIPS 197 Certificate No. 304 | |
| FFC | 第 15 部分 - 辐射/传导干扰 | |
| 澳大利亚 | A-Tick | |
| 加拿大 | IC | |
注解：当 C900V2 与 Conettix D6600 通信接收器/网关配合使用时，采用 FM 认证。
安装/配置
兼容性信息
实践证明，多个 UL 认证的消防报警控制主机 (FACP) 与 C900V2
兼容。 有关完整列表，请参阅网络拨号器捕获模块 C900V2 兼容性列表 (F01U010036)。
技术规格
连接器
控制主机： RJ-45 模制插座
Telco： RJ-45 模制插座
局域网/广域网： RJ-45 模制插座
以太网电缆： 非屏蔽双绞线 100 米（328 英尺）对于 10BASE-T，请使用 3 类以上的电
缆。 对于 100BASE-T，请使用 5 类以上的电缆。
环境要求
操作温度： 0°C 至 +49°C（+32°F 至 +120°F）
指示灯
模块状态 LED 指示灯： 2 个双色
模块
尺寸： 17.8 厘米 x 11.4 厘米（7 英寸 x 4.5 英寸）
接口： IEEE 802.3
电源要求
最大电流： 280 mA
电压范围： 12 VDC 至 24 VDC 额定
报警输出： 常开 (NO) 干触点
协议
输出到局域网或广域网： UDP/IP 数据包
定购信息
Conettix C900V2 拨号器信号捕获以太网模块
与使用标准数字拨号器格式的控制主机兼容。 提供端对端的安全性。 可使数字拨号器控制主机在 IP 网络（例如，局域网、广域网或互联网）上工作。
硬件附件
D162 模制电话线
61 厘米（2 英尺）电话线，一端带有标准插头。
AE1 标准外壳（灰色）
标准灰色外壳，带有钥匙锁。 尺寸为 35.6 厘米 x 31.8 厘米 x 7.6 厘米（14 英寸
x 12.5 英寸 x 3 英寸）。
AE4 大型外壳（红色）
大型红色外壳，带钥匙锁。 尺寸为 52.7
厘米 x 38.1 厘米 x 10.8 厘米（20.7 英寸 x
15 英寸 x 4.25 英寸）。
