品名：

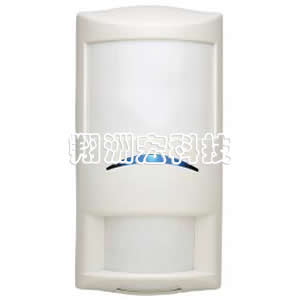

Professional 系列三技术幕帘探测器
品牌：
BOSCH
型号：
▶ 30 米（100 英尺）x 2.6 米（8.5 英尺）
▶ 安装高度 2.1 米至 3 米（7 英尺至 10 英尺），无需调整，下
视遮挡可选
▶ 符合 EN50131-2-4 2 级标准
▶ 传感器数据融合技术
▶ 微波自适应和主动白光抑制
▶ 动态温度补偿
▶ 远程步测
▶ 报警记忆
▶ 防气流和昆虫干扰

Professional 系列三技术幕帘探测器非常适合室内商业环境。传感器数据融合技术可以确保探测器能够依据准确的信息发送报警状态。 Professional 系列集多项独特、强大的功能于一身，拥有卓越的捕捉能力，并从根本上消除了误报。
自锁双体式外壳、内置水平仪、灵活调整的安装高度以及三种可选的安装支架，帮助简化安装和缩短维修时间。



基本功能


  传感器数据融合技术

  传感器数据融合技术是一项非常独特的功能，它使用强大的软件算法收集来自五个传感器的信号：两个热释电传感器、一个微波自适应传感器、一个室温传感器和一个白光强度传感器。 微控制器能够分析和比较传感器数据，从而为保安领域提供最精确的报警决策。


  微波自适应

  微波收发器可根据被动红外传感器的输入信号自动调节其探测阈值。 通过与被动红外传感器产生的目标物体距离信息相结合，能够显著减少由微波多普勒探测器产生的误报。


  主动白光抑制

  内部光传感器可以测量照射在探测器表面的光照强度。 传感器数据融合技术利用此信息来消除强光源导致的误报。


  动态温度补偿

  探测器能够自动调整被动红外线的灵敏度，即使在临界温度下也可以探测入侵者。 动态温度补偿技术准确探测人体热量，避免误报，并能在各种操作温度下提供一致的捕捉性能。


  护罩/墙壁防拆开关

  当入侵者卸下护罩或尝试从墙壁卸下探测器时，常闭触点将会打开，向控制主机发出报警。


  可自动调节的 LED 指示灯

  LED 指示灯能够自动调整亮度，从而与周围的光照强度和谐一致。 在步测期间，蓝色发光二极管 (LED) 将会指示 TriTech+ 报警并进入活动状态。 黄色 LED 指示灯指示微波报警，而红色 LED 指示灯则指示被动红外报警。


  远程步测 LED 指示灯

  用户可通过键盘、控制中心或编程软件输入命令，从而远程启用或禁用步测 LED 指示灯。


  报警记忆

  报警记忆功能可使报警 LED 指示灯闪烁来指示存储的报警，非常适合多单元应用场所。 控制主机发出的切换电压用于控制报警记忆功能。


  固态继电器

  固态继电器能够发送静音报警输出信号，从而提供更高层次的安全性和可靠性。 外部磁铁不会激活继电器。 与机械继电器相比，固态继电器要求的电流更小，可在断电期间提供更长的待机能力。


  防气流、昆虫和小动物干扰

  密封的光学成像室不会受到气流和昆虫的干扰，减少误报。 防小动物功能可以减少体重小于 4.5 公斤（10 磅）的动物（如啮齿动物）引起的误报。


远程自测

  远程自测功能将在步测输入线路切换为真实状态时启动。 如果测试成功，报警继电器和报警 LED 指示灯会亮起四秒钟。 如果测试失败，则会激活故障继电器，且报警 LED 指示灯会闪烁。


  输入电源监督

  当电源电压低于 8 V 时，这种输入电压过低故障情况将会激活故障继电器并导致 LED 指示灯闪烁。 当电源电压达到或超过 8 V
  时，故障情况将会自行消除。


  故障记忆

  如果步测输入线路切换至真实状态的时间不超过两秒，LED 指示灯将会闪烁，指示最新的故障情况。 如果存储器中没有故障，LED 指示灯则不会闪烁。 十二小时后，或者在探测器收到另一个时间小于两秒的步测脉冲后，LED 指示灯将停止闪烁，且故障记忆将会清除。


  DIP 开关编程

  以下功能均可通过 DIP 开关设置进行编程：

  • 本地步测 LED 指示灯

  • 远程步测输入极性

  • 报警记忆特性

  • MANTIS 防遮挡功能打开和关闭


证书与认可





    地区
    认证





    比利时
    INCERT
    B-509-0052/c [-WC30G]




    巴西
    ANATEL
    1772-11-1855 [-WC30G]




    欧洲
    EN
    50131-2-4 2 级

      50131-5 环境 II 类

      50102 IK04

    60529 IP41




    RoHS 标准
    某些有害物质限制使用标准




    WEEE
    废旧电气和电子设备处理标准




    荷兰
    NCP
    ITD08502-PI Klasse 3 [-WA18G]

      ITD08503-PI Klasse 3





探测器的设计还符合下列标准：





    美国
    美国FCC
     符合第 15 部分








安装/配置

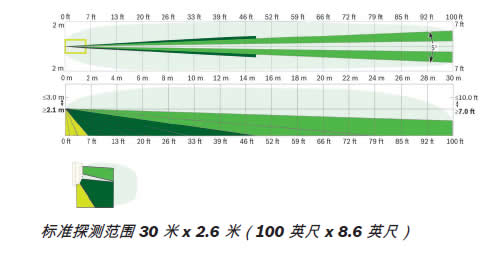

  探测区域




安装注意事项

建议安装高度为 2.1 米至 3 米（7 英尺至 10 英尺）。使用可选的 B328 万向安装支架或 B335 小型旋转安装支架将探测器安装在平坦的墙体表面上或角落处。使用可选的 B338 通用天花板支架将探测器安装在天花板上。


  布线注意事项

  推荐导线尺寸为 0.2 毫米2 至1 毫米2 （26 AWG 至
  16 AWG）。





附件





    数量
    附件




    1
    探测器




    1
    硬件包附带 2 个平头螺丝、2 个螺丝固定件和 1 条尼龙

    扎线带




    1
    说明文件包

    • 安装指南








技术规格


  电气指标

  电源要求

  工作电压： 9 VDC 至 15 VDC

  最大电流： < 26 mA，激活报警、故障和 LED 指示灯。

电流（待机）： 18 mA，12 VDC


  两种型号的输出

  防拆开关： 常闭 (NC) 触点（带护盖），电气额定值：

  25 VDC，125 mA（最大）。

  防拆开关电路连接到 24 小时保护电路。

  故障： 固态继电器常闭 (NC) 触点。

  报警： 固态继电器，常闭 (NC) 触点，电源监测。

3 W，125 mA，25 DC，电阻 < 10 欧姆。


  机械指标

  壳体设计

  颜色： 白色

  尺寸： 127 毫米 x 69 毫米 x 58 毫米

  （5 英寸 x 2.75 英寸 x 2.25 英寸）

  材料： 高强度 ABS 塑料


  指示灯

  报警指示灯： • 蓝色 LED 指示灯指示 TriTech+ 报警

  • 黄色 LED 指示灯指示微波报警

  • 红色 LED 指示灯指示被动红外波报警


  防区

  数量： 28


环境要求

  相对湿度： 0 至 95%，无冷凝

  温度（工作和存储）： -30°C 至 +55°C（-22°F 至 +130°F）

  对于 AFNOR 认证产品的安装，-10°C 至 +55°C（+14 至 +130°F）

  对于 UL 认证产品的安装，0°C 至 +49°C
  （+32°F 至 +120°F）


  环境等级

  (EN 50130‑5)：
  II 类

  防护等级（EN 60529、
  EN 50102）：
  IP41，IK04
