▶ 移动分析器 II 被动红外信号处理
▶ 线性移动距离 (LTD) 微波信号处理
▶ 两个灵敏度级别
▶ 可调定时继电器输出（2 秒至 10 分钟）
▶ AND/OR 模式
▶ 防气流和昆虫干扰

OD850 系列三技术探测器适用于室外应用场合，以及其它苛刻
的环境中。 它们完美融合了被动红外 (PIR) 和微波探测技术，并
且具有先进的信号处理功能。
OD850 系列适用于下列国家/地区：
型号国家/地区
OD850-F1
比利时，捷克共和国，丹麦，希腊，匈牙利，意大
利，荷兰，挪威，波兰，罗马尼亚，西班牙，瑞
典，乌克兰，美国和亚太国家/地区
OD850-F2
法国，英国

系统概览
  该系列探测器采用移动分析器 II 信号处理技术来处理被动红外 (PIR) 信号，采用线性移动距离 (LTD) 信号处理技术来处理微波信号。

  它们可以区分各种轻微的重复性移动（例如，树枝随风摇动）与入侵者的目的性移动。 这些先进的信号处理技术与探测器的机械设计完美融合在一起，使探测器在各种天气条件下均能提供卓越非凡的性能。

  基本功能
  移动分析器 II 处理技术

  该被动红外信号处理器使用多个阈值和计时间隔来分析信号的周期、振幅、持续时间和极性，以便做出报警决策。 冷热气流、阳光或照明系统所导致的极高热量和照度干扰不会引发报警。
  LTD 微波信号处理

  此微波信号处理器测量目标的线性移动距离，以便做出报警决策。 对于仅发生摆动动但没有行进一定距离的对象，如树枝和悬挂标志物，它不会发出报警。
  两个灵敏度级别

  探测器提供两个用户可选被动红外灵敏度设置：

  建议采用标准灵敏度设置，以将误报率降至最低。 采用此设置时，探测器可以适应各种极端环境。

  如果预期入侵者只会进入受保护区域的一小块区域，则建议采用中等灵敏度设置。 采用此设置时，探测器可以适应正常环境。 探测器采用此设置时可以快速识别入侵者，但误报率可能较高。
  可调定时继电器输出

  除报警继电器外，还提供 C 型自动定时继电器触点，该触点在发生报警 1 秒钟后改变状态，按照用户设定的定时时间动作。 发生报警后，计时器时间设置到期（每次发生新报警时重置）。
  AND/OR 模式

  此 DIP 开关设置指定探测器是使用 AND 模式（两种技术同时感应到报警状态），还是使用 OR 模式（被动红外或微波技术中的一种感应到报警状态）报告报警情况。 在某些情况下，OR 模式的检测速度更快，因为探测器是根据单技术输入来激活报警继电器的。
  LED 指示灯

  高效 LED 指示灯（一个红色，一个绿色）采用与交通指示灯相同的技术，使用户在阳光下也能够看到。 DIP 开关设置使用户可以在标准操作期间禁用这些 LED 指示灯，从而节省电源。
  防气流和昆虫干扰

  密封的光学器件腔体可以防止气流和昆虫对探测器造成干扰。

证书与认可




地区

认证






欧洲

CE

89/336/EEC, EN55022: 1998

      +A1:2000 +A2:2003, EN50130-4:

      1996 +A1:1998 +A2:2003,

      EN61000-3-3: 1995 +A1:2001,

      EN61000-4-2: 1995 +A1:1998

      +A2:2001, EN61000-4-3: 2002

      +A1:2002, EN61000-4-4: 1995

      +A1:2000 +A2:2001, EN61000-4-5:

      1995 +A1:2001, EN61000-4-6: 1996

      +A1:2001, EN61000-4-11" 1994

      +A1:2001, EN300 440-1 V1.3.1:

      2001-09, EN300 440-2 V1.1.1:

      2001-09

      2004/108/EC EMC Directive (EMC);

      2006/95/EC Low-Voltage Directive

      (LVD); 1999/5/EC Radio Equipment and

      Telecommunications Terminal Equipment

    (R&TTE) [OD850-F1][OD850-F2]




比利时

INCERT

B-509-0038




美国

UL

OD850-F1 only: ANSR: Intrusion

      Detection Units (UL639), ANSR7:

      Intrusion Detection Units Certified for

    Canada (ULC-S306)




FCC

OD850-F1 only: ESVOD850-F1




中国

CCC

OD850-F1-CHI only:

    2009031901000551




巴西

ANATEL

OD850-F1 only: 0873-03-1855




新加坡

iDA

OD850-F1 only: #LPREQ-S0155-2004




澳大利亚

C-Tick






欧洲

IEC

 按照 IEC 60529 为 IP=54




仅限 OD850-F2：符合 EN50131-1 2 级标准




安装/配置


安装注意事项

  • 墙壁安装：OD850 探测器可以直接安装在墙壁上或随附的 B335 旋转式安装支架上。 此外，还可以将它们直接安装在标准矩形电气接线盒中。

• 天花板安装：可以使用可选 B338 天花板安装架将探测器安装在天花板上。
  电源注意事项

  • 电源限制：必须由经认证的限定电源来提供输入电源。 所有输出必须连接到 SELV（安全超低电压）电路。

  • 备用电源：此探测器没有内置备用电池。 对于 UL 认证产品的安装，必须通过控制装置或 UL 认证的防盗电源提供 4 小时 (248 mAh) 的备用电源。

技术规格
  外壳设计

  尺寸： 16.5 厘米 x 8.25 厘米 x 6.35 厘米
  （6.5 英寸 x 3.25 英寸 x 2.5 英寸）

  材料： 聚碳酸酯

  特点： 全天候，防暴外壳

重量： 1.4 盎司（40 克）
  环境要求

  IP 等级： 54

  相对湿度： 0% 至 95%（无冷凝）

  操作温度： -40°C 至 +54°C（-40°F 至 +130°F）

  OD850-F2： 符合环境等级 III (EN50130-5)
  输出

  报警： 不要与电容性或电感性负载配合使用。

  A 型：常闭触点，在报警时打开。

  C 型：定时继电器触点，在报警时改变状态，然后按照安装人员可编程计时器的时间设置操作。

  触点额定值：3 W，最大 125 mA，最大 25 VDC（直流阻抗负载）；并由通用 C 引脚中的 4.7 Ω，0.5 W 电阻进行保护。

  防拆开关： 常闭（装有护盖）触点，电气额定值：最大 125 mA，最大 25 VDC
  电源要求

  电流： 最大 62 mA

  输入电源： 待机电流为 22 mA 时为 10 VDC 至 15 VDC

定购信息




OD850‑F1 室外三技术探测器 (10.525

      GHz)

      适合在比利时、捷克共和国、丹麦、希

      腊、匈牙利、意大利、荷兰、挪威、波

      兰、罗马尼亚、西班牙、瑞典、乌克兰、

      美国和亚太国家/地区使用。 工作频率

      为 10.525 GHz。 用于室外或各种苛刻的

      环境中。 提供移动分析器 II 被动红外信

      号处理，两个灵敏度级别，防气流和昆

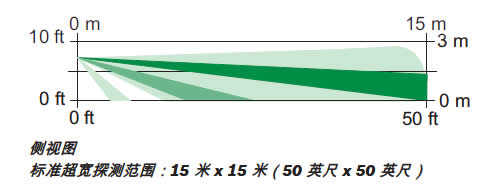

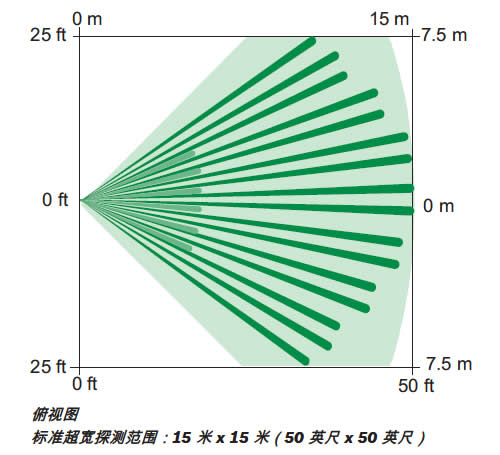

      虫干扰，以及 15 米 x 15 米（50 英

    尺 x 50 英尺）的探测范围。

OD850-F1




OD850‑F2 室外三技术探测器 (10.588

      GHz)

      适合在法国和英国使用。 工作频率为

      10.588 GHz。 用于室外或各种苛刻的环

      境中。 提供移动分析器 II 被动红外信号

      处理，两个灵敏度级别，防气流和昆虫

      干扰，以及 15 米 x 15 米（50 英尺 x 50

    英尺）的探测范围。

OD850-F2


硬件附件




B338 通用天花板安装支架

      用于吸顶式安装的塑料旋转支架。 垂

      直旋转范围为 +7° 至 -16°，水平旋转范围

    为 ±45°。

B338
