▶ 增强的信号处理

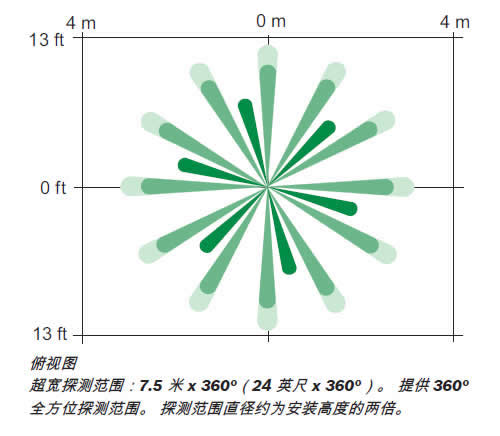

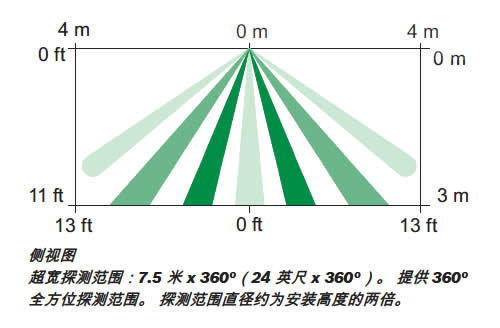

▶ 360°x 7.5 米（24 英尺）全方位探测范围
▶ 表面安装/半嵌入式安装
▶ 内部可偏转
▶ 密封探测器室
▶ 安装高度为 2 至 3.6 米（7 至 12 英尺）

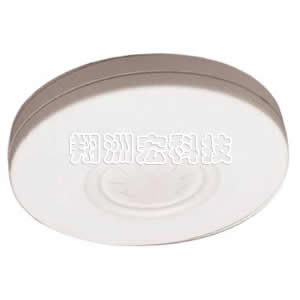

DS936 超薄全方位被动红外探测器安装在天花板上，采用可转换极性脉冲计数技术。 此外，它还使用可偏转菲涅尔透镜，探测范围最高可达 7.5 米（24 英尺），可以进行表面安装，或者直接以半嵌入式安装在天花板或标准八边形电气接线盒上。

基本功能
  增强的信号处理

  可在现场选择标准、中级或高级处理功能。
  测试功能

  外部可见报警 LED 指示灯。 借助标准电表，内置信噪电压测试探针可以提供精确的探测区域和背景干扰评估。

证书与认可




地区

认证






欧洲

CE

2004/108/EC EMC Directive (EMC);

    2006/95/EC Low-Voltage Directive (LVD)




美国

UL

DS936: ANSR: Intrusion Detection Units
    (UL639)




中国

CCC

DS936-CHI: 2009031901000548




欧洲

DS936 符合 EN50131‑1 2 级标准




安装/配置



技术规格
  外壳设计

  材料： 高强度 ABS 塑料外壳

尺寸： 3.05 厘米 x 11.7 厘米（1.2 英寸 x 4.6 英寸）
  环境要求

  操作温度： -29°C 至 +49°C（-20°F 至 +120°F）对于 UL 认证产品的安装，操作温度为
  0°C 至 +49°C（+32°F 至 +120°F）

  防射频干扰 (RFI)： 当场强为 50 V/m 时，在 26 MHz 至 950
  MHz 的范围内不会产生报警或不用设置临界频率。

  DS936： 符合环境等级 II (EN50130-5)
  安装

  高度范围： 2 至 3.6 米（7 至 12 英尺）

  位置： 表面安装或半嵌入式安装在天花板或标准 10 厘米（4 英寸）八边形电气接线盒上

  探测区域指向性：
  ±15°旋转
  输出

  报警： 常闭舌簧继电器，电气额定值（阻抗负载）：3.0 W，125 mA，28 VDC；并由通用 C 引脚中的 4.7 Ω 电阻进行保护。

  防拆开关：

常闭防拆开关，装有护盖，带独立端子。 防拆触点的最大额定电流为 125 mA（28 DC）。
  电源要求

  电流： 20 mA，12 VDC

  电压： 10 VDC 至 15 VDC

定购信息




DS936 超薄全方位被动红外探测器

      提供增强的信号处理功能，360°x 7.5 米

      （24 英尺）全方位探测范围，可以采用

      表面安装或以半嵌入式安装在天花板

    上。

DS936




DS936-FRA 超薄全方位被动红外探测器

      适合在法国使用。 提供增强的信号处

      理功能，360°x 7.5 米（24 英尺）全方位

      探测范围，可以采用表面安装或以半嵌

    入式安装在天花板上。

DS936-FRA


硬件附件




TC6000 测试线

      测试线用于将兼容探测器的测试引脚连

      接至电压表。 测试线长 4.6 米（15 英

    尺）。

TC6000
