▶ 安装高度可达 7.6 米（25 英尺）
▶ 光学镜头可灵活调节，确保完全覆盖，并可定制探测范围
▶ 分离式外壳和底板，便于安装
▶ 高效 LED 指示灯和光管系统，方便步测
▶ 一步探测技术 (FSP)
▶ 360°x 21 米（70 英尺）全方位探测范围

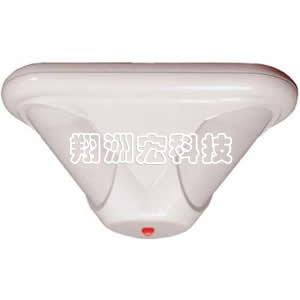

DS939 吸顶式被动红外探测器提供 21 米（70 英尺）全方位探测区域，并且可以安装在高度为 7.6 米（25 英尺）的天花板上。 借助三个可灵活调节的独立被动红外探测组件，DS939 可在所有安装高度均实现完全覆盖，并且能够为特定区域定制探测范围。
DS939 采用多种专利处理技术，可提供卓越的捕获性能，并消除
了误报。

基本功能
  信号处理

  当激活保护区域时，使用被动红外技术来提供报警条件。 报警信号必须满足信号要求才能激活报警。
  一步探测技术

  一步探测技术 (FSP) 可以立即对人体目标做出回应，同时针对其它来源的防误报能力丝毫不受影响。 FSP 根据信号幅度、极性、斜率和周期来调节灵敏度，这使安装人员省去了针对应用场合选择灵敏度级别的麻烦。 每个传感器单独对信号进行处理，并且两个传感器必须同时检测到报警才能激活报警继电器。
  测试功能

  • 从任何角度和任何安装高度均可以看到高效 LED 指示灯和光管系统提供的步测指示。

  • 报警记忆功能允许探测器闭锁报警 LED 指示灯，从而有助于做出响应。

  • 远程 LED 步测控制功能允许用户在不需要访问探测器的情况下，使用切换式输入来启用或禁用 LED 指示灯。

证书与认可




地区

认证






欧洲

CE

89/336/EEC, EN55022: 1998 +A1: 2000

      +A2: 2003, EN50130-4: 1996 +A1: 1998

      +A2: 2003, EN61000-4-2: 1995 +A1:

      1998 +A2: 2001, EN61000-4-3: 2002

      +A1: 2003, EN61000-4-4: 1995 +A1:

      2000 +A2: 2001, EN61000-4-5: 1995

      +A1: 2001, EN61000-4-6: 1996 +A1:

      2001 +A2: 2001, EN61000-4-11:1994

      +A1: 2001, EN60950-1: 2001 +A11:

      2004

        2004/108/EC; EN 50130-4:1996

    +A1:1998 +A2:2003; EN 60950-1:2006




美国

UL

ANSR: Intrusion Detection Units (UL639),

      ANSR7: Intrusion Detection Units Certified

    for Canada (cULus)




欧洲

符合 EN50131‑1 2 级标准




安装/配置

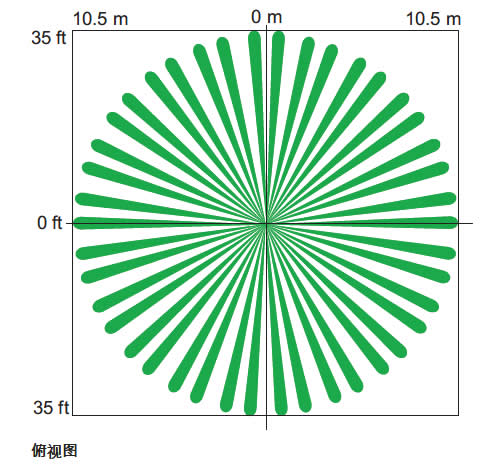

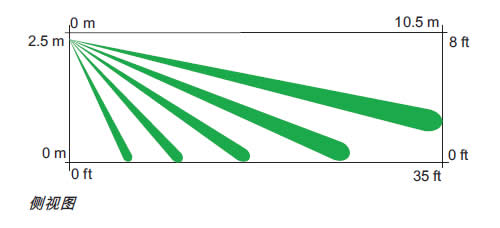

探测范围信息

  探测器安装高度为 3.7 米至 7.6 米（12 英尺至 25 英尺）时，提供 360°x 21 米（70 英尺）直径的探测范围。

  探测器安装高度为 3 米（10 英尺）时，探测范围直径为 15 米（50
  英尺）。

  探测器安装高度为 2.4 米（8 英尺）时，探测范围直径为 12 米（40
  英尺）。

  探测范围有21道屏，分69个区。 每道屏长 11 米（35 英尺），11
  米（35 英尺）处的宽度为 1.5 米（5 英尺）。 这些屏分为三组，每组七个。 每组可以针对定制探测范围进行垂直调节。

技术规格
  外壳设计

  特点： 模块化底座和分体式安装底座让用户可以方便地现场设置、安装布线和维护。

尺寸： 8.9 x 17.8 厘米（3.5 英寸 x 7 英寸）
  环境要求

  操作温度： -40°C 至 +49°C（-40 °F 至 +120°F）

  对于 UL 认证产品的安装，操作温度为
  0°C 至 +49°C（+32°F 至 +120°F）

  灵敏度： 低/高增益设置

  符合环境等级 II (EN50130-5)
  安装

  高度范围： 建议 3 至 7.6 米（8 至 25 英尺）

  位置： 直接安装在天花板或标准 10.2 厘米（4 英寸）八边形电气接线盒上。

  内部指向性： 探测区域水平调节范围为 ±10°，垂直调节范围为 +2°至 -18°。
  输出

  报警继电器：静音运行 C 型继电器。 触点电气额定值（直流阻抗负载）：125 mA，28 VDC，3 W（最大）。

  防拆开关： 常闭（装有护盖）防拆开关。 随附墙壁（基座）防拆开关。 触点电气额定值：28 VDC，125 mA，3 W（最大）。
  电源要求

  电流： 12 mA（待机）；39 mA（处于报警状态且启用 LED 指示灯时）

  电压： 9 VDC 至 15 VDC

定购信息




DS939 全方位探测器

      提供 21 米（70 英尺）全方位探测区域，

      并且可以安装在高度为 7.6 米（25 英尺）

    的天花板上。

DS939
