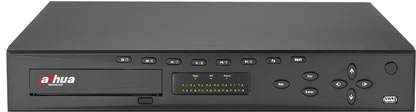

产品概述



         支持1080P高清预览

         支持CIF、2CIF、D1+CIF实时编码

         支持16路同步回放

         支持TV、VGA、HDMI同步输出；

         VGA、HDMI视频输出分辨率最高达1920×1080；

         采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；

         支持预览图像与回放图像的电子放大；

         支持按事件查询、回放、备份录像文件；

         支持录像回放时智能搜索功能；

         支持数字水印；

         支持一键开启录像功能；

    支持NTP（网络校时）、Email(邮件服务)、UPNP（通用即插即用）

技术参数







 型  号

 DH-DVR0404LF-L

 DH-DVR0804LF-L

 DH-DVR1604LF-L




 系统

 主处理器

 工业级嵌入式微控制器




 操作系统

 嵌入式LINUX操作系统




 视频参数

 图像编码标准

 H.264




 视频标准

 PAL（625线，50场/秒）




 监视图像质量

 PAL制，D1(704×576)




 回放图像质量

 2D1+2CIF@25fps;

 2CIF@25fp或者

 2D1+6CIF@25fps

 CIF@25fps或者

 1D1+15CIF@25fps




 图像控制

 图像质量可调，可变码流和固定码流可选




 双码流

 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流




 图像移动侦测

 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调




 区域遮挡设置

 每路支持4个区域遮挡块




 音频参数

 编码标准

 G.711A




 语音对讲

 双向语音对讲功能，独立对讲通道




 录像管理

 录像方式

 支持手动， 自动，运动检测，告警触发录像模式




 录像保存

 本机硬盘、网络




 录像速度

 2D1+2CIF@25fps;

 2CIF@25fp或者

 2D1+6CIF@25fps

 CIF@25fps或者

 1D1+15CIF@25fps




 录像回放

 支持1、2、3、4、N路回放功能（N代表设备最高路数）




 备份方式

 支持硬盘、刻录机、U盘存储和备份




 视频

 视频输入

 4路 BNC接口

 8路 BNC接口

 16路 BNC接口




 视频输出

 1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出、1路HDMI输出




 抓图功能

 支持JPEG抓图功能




 环通输出

 4路模拟视频BNC接口 (1.0Vp-p, 75ohms)

 8路模拟视频BNC接口 (1.0Vp-p, 75ohms)

 16路模拟视频BNC接口 (1.0Vp-p, 75ohms)




 矩阵输出

 4选1视频矩阵输出

 8选1视频矩阵输出

 16选1视频矩阵输出




 音频

 音频输入

 4路线性音频输入




 音频输出

 1路线性音频输出




 报警

 报警输入

 4路报警输入、低电平有效，绿色接线柱接口

 8路报警输入、低电平有效，绿色接线柱接口

 16路报警输入、低电平有效，绿色接线柱接口




 报警输出

 6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口




 其他

 网络

 1个 RJ45接口, 10/100M/1000M自适应




 通信

 标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9




 USB

 2个USB 2.0接口，其中1个前面板，1个背板接口




 硬盘

 内部支持4个SATA硬盘接口




 eSATA口

 支持




 电源

 220V±10% 50Hz±2% / 110±10% 60Hz±2%




 功耗

 21W(不含硬盘)




 工作温度

 0℃-＋55℃




 工作湿度

 10%－90%




 尺 寸

 440mm * 450mm * 70 mm(1.5U高度)




 重 量

 5.85kg




 安装方式

 机架安装，台式安装
