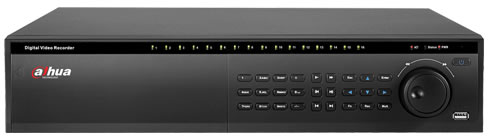

产品概述


 品质全面升级，服务三年质保，并提供以旧换新服务

 支持VGA、HDMI、TV数据同时显示

 支持16路同步回放

 4路支持D1+3CIF实时录像，8路支持D1+7CIF实时录像，16路支持2D1+14CIF实时录像

 支持全球网络即插即用

 支持手机直连3G监控

 支持所有视频通道网络双码流传输

  USB、ESATA、网络备份同比录像80倍（CIF）速度


技术参数







 型 号

 DH-DVRXX04LE-U




 系统

 主处理器

 工业级嵌入式微控制器




 操作系统

 嵌入式LINUX操作系统




 视频参数

 图像编码标准

 H.264




 视频标准

 PAL（625线，50场/秒）




 监视图像质量

 PAL制，D1(704×576)




 回放图像质量

 PAL制：QCIF（176×144）、CIF（352×288）、HD1（352×576）、D1（704×576）




 图像控制

 图像质量可调，可变码流和固定码流可选




 双码流

 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流




 图像移动侦测

 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调




 区域遮挡设置

 每路支持4个区域遮挡块




 音频参数

 编码标准

 G.711A




 语音对讲

 双向语音对讲功能，独立对讲通道




 录像管理

 录像方式

 支持手动， 自动，运动检测，告警触发录像模式




 录像保存

 本机硬盘、网络




 录像速度

 4﹑8路设备的第1路支持D1@25fps, 16路的第1﹑9路支持D1@25fps，其余通道最高支持CIF实时录像




 录像回放

 支持1、2、3、4、N路回放功能（N代表设备最高路数）




 备份方式

 支持硬盘、刻录机、U盘存储和备份




 视频

 视频输入

 4/8/16路 BNC接口




 视频输出

 1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出支持1920×1080、1280×1024、1280×720、1024×768、800×600分辨率、1路HDMI输出支持1920×1080、1280×1024、1280×720、1024×768、800×600分辨率




 抓图功能

 支持JPEG抓图功能




 环通输出

 4/8/16路模拟视频BNC接口 (1.0Vp-p, 75ohms)




 矩阵输出

 4/8/16选1视频矩阵输出




 音频

 音频输入

 4/8/16路线性音频输入




 音频输出

 1路线性音频输出




 报警

 报警输入

 4/8/16路报警输入、低电平有效，绿色接线柱接口




 报警输出

 6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口




 其他

 网络

 1个 RJ45接口, 10/100M自适应




 通信

 标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9




 USB

 2个USB 2.0接口，其中1个前面板，1个背板接口




 硬盘

 内部支持8个SATA硬盘接口




 eSATA口

 支持独立的eSATA接口




 其他

 电源

 220V±10% 50Hz±2% / 110±10% 60Hz±2%




 功耗

 30W(不含硬盘)




 工作温度

 0℃-＋55℃




 工作湿度

 10%－90%




 尺 寸

 440mm * 460mm * 89 mm(2U高度)




 重 量

 6.5-7.5kg




 安装方式

 机架安装，台式安装
