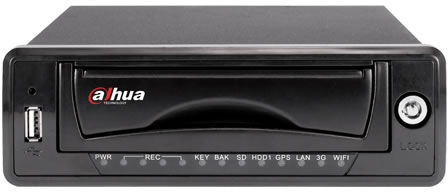

产品概述


  精巧尺寸：汽车电子行业标准尺寸（1DIN尺寸，即车上CD机标准尺寸），可进行标准化嵌入式安装

 车载电源：专业车载宽电压电源，宽电压输入（8~60V），具有过压保护、欠压保护、短路保护和过流保护功能

 高抗震设计：业界先进的硬盘盒内置减震设计，采用机械防震、电子减震和软件抗震专利结合的综合减震方案

 选材严格：关键部件采用汽车电子专用器件、军工级部件及高可靠性进口新材料

 接口丰富：一个高速USB2.0，一个网络接口，一个232串口，一个RS485接口，多个报警输入输出接口，一个VGA接口

 便捷操作：可接遥控器、鼠标、键盘、云台控制器

 高效编码：使用全新的DSP编码芯片，采用高效的H.264编码。

 多种录像方式：车辆启动开关机录像、定时开关机录像、手动录像、报警录像、延时关机录像，支持连续录像和循环录像，支持断电保护

  浮水印技术：防止数据篡改，保证录像的真实性

  多种信息显示记录：车牌号码、时间信息、通道信息、报警信息、GPS信息、车速信息，可以自由设置视频叠加和信息记录

 丰富的报警功能：记录、显示、查询多种报警，包括动态监测、视频丢失、视频遮挡、温度异常、电压异常、超速等，提供大容量的日志及报警信息

 一键操作：一键实现录像备份、程序升级等复杂操作

 云台控制：支持多种云台控制协议，实现云台和摄像机控制功能。

 功能扩展：可以外联多种设备，如路由器、行车记录仪、GPS设备、报警器等

 模块配置：内置高精度GPS模块，3G（EVDO/TD/WCDMA）模块，可配置WiFi模块。

 高清回放：支持TV、VGA输出，VGA输出最大支持1280x1024分辨率。

 高速备份：USB2.0高速备份口， 以太网备份，支持SD卡录像备份(扩展)

  优异的无线网传性能：标准H.264编码，针对3G网络传输优化、编码性能优化。

 航空接插件：接口采用专用航空接口，具备优异的防水、防震性能，降低施工布线难度。

 行车记录：支持车辆行驶状态记录功能，包括车速、转向、刹车、倒车、车门开启统计等

  全面网络功能：实现网络自适应的双码流编码，支持断点续传，可实现远程视频监控、录像下载、电子抓拍、远程报警及设备的网络校时、网络设置、远程维护等功能。

 特色功能：平台短信接收、无线语音对讲、报警名称可自定义、自动抓拍、流量控制


技术参数







 型号

 DVR0404ME-U

 DVR0404ME-H




 系统

 主处理器

 高性能工业级嵌入式微控制器




 操作系统

 嵌入式LINUX




 系统资源

 多工操作，可同时多路录像、同时录像回放、同时网络操作




 操作界面

 人性化图形菜单会话界面




 输入设备

 鼠标操作、遥控器操作




 输入法

 包含：数字、英文、符号、可扩展中文输入




 快捷功能

 菜单中对于相同设置可进行快捷复制粘贴操作

 右键菜单列出了画面分割等常用的功能

 鼠标双击直接切换画面




 压缩标准

 图像压缩标准

 H.264




 音频压缩

 G.711A




 视

 视频输入

 4路复合视频(NTSC/PAL)航空头（1.0VP-P，75Ω）




 视频输出

 1路PAL/NTSC，航空接口（1.0VP-P，75Ω）复合视频信号输出




 1路VGA输出




 支持TV/VGA视频同时输出




 视频标准

 PAL（625线，50场/秒），NTSC（525线，60场/秒）




 视频记录速度

 实时模式：PAL每路1帧/秒-25帧/秒可调，NTSC每路1帧/秒-30帧/秒可调




 视频显示

 1、4画面




 监视轮巡

 支持报警、动态监测及定时自动控制等监视轮巡功能




 图像分辨率

 PAL/NTSC

 PAL/NTSC：实时监视  D1 704×576/704×480




 录像回放：

 D1    704×576/704×480 6帧（当其他通道都是CIF的情况下，第1通道最高可设置25帧）

 CIF   352×288/ 352×240

 QCIF  176×144/176×120

 录像回放：

 D1    704×576/704×480

 CIF   352×288/ 352×240

 QCIF  176×144/176×120




 支持双码流功能，辅码流分辨率 CIF  352×288/ 352×240、QCIF 176×144/176×120




 频

 图像画质

 图像画质6档可调




 区域覆盖

 全屏内可设置任意大小的一块区域遮挡保护，最大支持4块区域遮挡






 画面信息

 通道信息、时间信息、GPS信息、车牌信息、保密遮盖区域。

 △注：仅-G、-GC、-GE、-GT系列设备支持GPS信息功能。




 TV调节

 调节每一路的TV输出的区域,以适应画面损失严重的TV监视器




 通道锁定

 保密通道监视画面，当蓝屏显示覆盖某一路的监视图像时,实际编码的图像仍为正常

 通道处于锁定，限制没有权限访问的用户查看当前通道，增强保密性




 通道状态显示

 通道画面上可显示通道名称、录像状态、通道锁定状态、视频丢失状态、动态检测状态等




 颜色设置

 设置每个通道的视频输入信号的色调、亮度、对比度、饱和度、增益




 音频

 音频输入

 4路音频输入200-1000mv10KΩ




 音频输出

 1路音频输出   200-3000mv  5KΩ




 语音对讲

 支持语音对讲，1路有源MIC输入，1路Line out输出




 硬盘

 硬盘

 内置1个SATA接口，可挂接1个2.5吋硬盘




 占用硬盘空间

 音频： 28.8M字节/小时　

 视频： 56～900M字节/小时




 录像及回放

 录像模式

 手动录像、动态检测录像、定时录像、报警录像

 录像的优先级：手动录像>报警录像>动态检测录像>定时录像




 录像文件记录时间

 1～120分钟可设置(默认为60分钟)




 录像循环方式

 支持硬盘循环覆盖录像




 录像查询

 根据时间、类型、通道号查询录像




 回放模式

 多种慢放速率，多种快放速率，手动单帧播放、倒放等模式




 文件多种切换方式

 可切换到正在播放的上一个文件或下一个文件或文件列表任意的文件

 可切换到当前播放通道同一时刻的其他任意通道的文件（如存在文件）

 支持文件的连续播放，一个文件放完后，继续播放同一个通道的下一个文件




 多路回放

 支持4路同时回放




 画面缩放

 回放画面可在适应窗口/全屏两个状态间自由切换




 局部放大

 单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的图像




 存储功能

 备份方式

 支持普通硬盘保存备份，抽拉式硬盘盒快速备份




 支持外接USB存储设备（如普通U盘、移动硬盘）




 支持USB型刻录光驱（可扩展）




 支持网络下载保存




 网络功能

 网络控制

 远程访问前端通道监控画面




 通过网络客户端软件或浏览器访问、设置系统参数




 通过客户端或浏览器网络升级程序，实现远程维护




 可以通过网络查看外部报警、动态检测、视频丢失等报警信息




 支持网络云台控制




 支持录像文件下载存储及录像回放




 与相关软件（多机版客户端）配套可实现多台设备联网共享信息




 双工透明串口




 网络方式报警输入、输出




 语音对讲




 无线网络

 支持短信发送功能




 支持短信激活和电话激活




 支持自动选择网络




 可配置网络类型和参数




 支持网络信号强度显示




 动态检测及报警接口

 动态检测

 区域设置：每画面可设置396(PAL 22×18  NTSC 22×15)；

 检测灵敏度设置：区域可设置多级灵敏度；

 可联动录像或外部报警或弹出屏幕提示

 报警响应时间≤5s




 视频丢失

 可联动外部报警输出或弹出屏幕提示

 报警响应时间≤5s




 报警预录

 报警联动录像预录时间为5-30S




 外部报警

 可联动录像，或在设置的时间段内联动外部报警或弹出屏幕提示。




 手动报警控制

 可以使能或禁止某个报警输入通道

 可以模拟产生报警信号输出到某个报警输出通道




 报警输入

 7路报警输入(通过设置常开或常闭开关，可选择报警产生类型)




 报警输出

 2路继电器输出




 报警继电器

 30VDC  1A，125VAC　0.5A（联动输出）




 USB接口

 1个USB 2.0接口，可扩展一个




 网络接口

 RJ45 10M/100M自适应以太网口




 RS485

 云台控制接口，支持多种协议




 RS232

 1个RS232串口

 用于普通串口（调试）、键盘接口及透明串口（通过网络转发串口的输入输出）

 用于连接外部低速设备，串口设置有硬件握手




 系统信息

 硬盘信息

 硬盘使用状况等相关信息显示




 码流统计

 每个通道的码流统计，波形显示




 日志查找

 显示系统日志，可达1024条，并支持按时间和类型的查找日志信息




 系统版本

 显示录像通道数，报警输入输出通道数，系统版本号，发布日期等




 在线用户

 实时显示网络上在线的用户




 用户管理

 用户管理

 多级用户管理

 多种管理模式，本地、串口、网络的用户统一管理，特殊用户权限可设置




 支持用户和组的添加和权限修改，用户和组的数量不限制




 密码安全性保护

 支持密码修改，有用户管理权限的用户还可设置其它用户的密码




 帐号锁定策略：每30分钟内仅可试密码5次，否则锁定




 系统

 程序升级

 通过WEB、客户端或升级工具




 登录注销与关机

 密码方式登录，确保安全性




 关闭系统菜单时人性化菜单对话：提供注销菜单用户，关闭机器，重启机器等选择




 可设置关机权限，确保拥有权限的用户关闭机器




 常规参数

 电源

 DC  +8V~+36V




 功耗

 15W（带GPS，3G，不含硬盘）




 使用温度

 －10℃－＋55℃




 使用湿度

 10%－90%




 大气压

 86kpa－106kpa




 尺寸

 宽×深×高=180mm×220mm×50mm




 重量

 2.2kg（裸机含硬盘）




 安装方式

 台式安装、嵌入式安装
