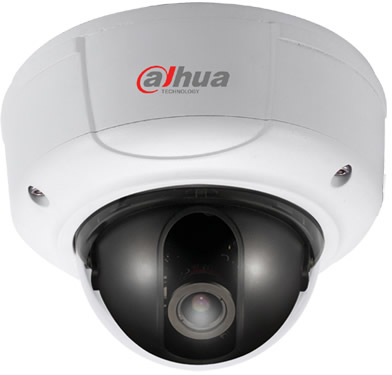

产品概述
采用高性能2M(1920*1080) CMOS图像传感器，图像清晰度高

  标准HD-SDI高清数字接口（符合SMPTE 274/292M标准）

  支持485模式和OSD按键参数配置

  支持AC24V/DC12V供电

  支持ICR滤光片切换功能，实现昼夜监控

  IP66防护等级，采用三轴旋转结构，工程应用更灵活

  防暴等级：IK10

技术参数







型号/参数

DH-HDC-HDB3200P

DH-HDC-HDB3200N




主处理器

 高性能数字处理器




图像传感器

 1/2.8英寸CMOS




像素数

 1920（H）*1080（V）




日夜功能

 支持IR-CUT机械切换




自动光圈

 DC驱动




镜头参数

 CS接口，标配3.3-12mm/F1.4




标配镜头视场角

 水平： 79.3°-29.8°




照度

 0.05Lux/F1.2（彩色模式）,0.005Lux/F1.2（黑白模式）




增益控制

 手动/自动




白平衡

 手动/自动




电子快门

 手动/自动（区间可调，1/3~1/10000）

 手动/自动（区间可调，1/4~1/10000）




视频标准

 遵循SDI标准SMPTE 274/292协议




视频帧率

 1920*1080P@25fps;1280*720P@25fps;1280*720P@50fps

 1920*1080P@30fps;1280*720P@30fps;1280*720P@60fps




图像镜像

 支持镜像、负像功能




视频信息

 OSD菜单




视频输出

 1路SDI接口，1路复合模拟视频输出（RCA：1.0Vp-p，75Ω）




OSD按键

 可进行图像参数配置




RS485接口

 可进行图像参数配置和升级




供电

 支持AC24V/DC12V供电




功耗

<8.5W




工作环境

 工作温度-10℃~+60℃，工作湿度≤90%




外形尺寸(mm)

 Φ160×118.5mm




整机重量

 1250g




安装方式

 吸顶装、壁装
