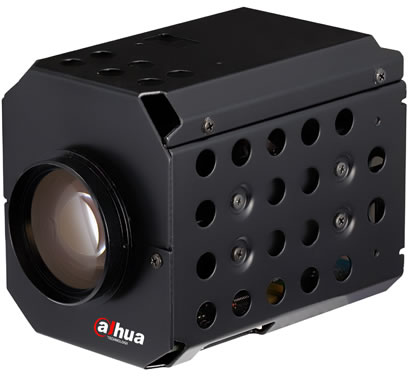

大华600线ICR日夜一体化机芯 DH-CA-Z7623PC
大华600线ICR日夜一体化机芯 DH-CA-Z7623PC
品名:
600线ICR日夜一体化机芯
品牌:
大华
型号:
DH-CA-Z7623PC



产品特点

◎ (DH-)CA-Z1623PC采用高性能CMOS传感器
◎ (DH-)CA-Z4423P/NC 和(DH-)CA-Z7623P/NC采用高性能1/4 inch SONY CCD
◎ 具备23倍,F1.6,光学变焦f=3.9 - 89.7mm
◎ 分辨率高,图像清晰;
◎ 高性能DSP处理器,聚焦快速准确;
◎ 采用具有完全自主知识产权全自动聚焦算法
◎ (DH-)CA-Z4423P/NC支持10倍数码变焦、3D降噪和中英文OSD菜单功能;
◎ (DH-)CA-Z7623P/NC支持16倍数码变焦、支持2D、3D降噪和中英文OSD菜单功能;
◎ 支持自动曝光、电子快门、ICR滤光片切换功能,适应不同监控环境;

应用场景

适用于大型仓库、小区外围监控、码头、广场、学校、车站、公园等大型监控场所。



产品参数



参数/型号

(DH-)CA-Z1623PC

(DH-)CA-Z4423P/NC

(DH-)CA-Z7623P/NC

图像传感器

1/4 CMOS

1/4inch SONY CCD

视频制式

PAL

PAL/NTSC

有效像素

PAL:720(H) ×572(V)

PAL:752(H) ×582(V)
NTSC:768(H)×494(V)

分辨率

540TVL

600TVL

最低照度

彩色:0.5 Lux/F1.6
黑白:0.05Lux/F1.6

彩色:0.1Lux/F1.6
黑白:0.01Lux/F1.6

彩色:0.01 Lux/F1.6,AGC ON,Slow Shutter ON
黑白:0.001Lux/F1.6,AGC ON,Slow Shutter ON

自动电子快门

1/50s~1/100,000s

1/50(60)s~1/100,000s

1/1s~1/100,000s

手动电子快门

1/50s~1/10,000s

1/50(60)s~1/10,000s

1/1s~1/10,000s

日夜转换

彩色转黑白(电子彩转黑和滤光片彩转黑)

同步

扫描系统

逐行

2:1 隔行

同步

内同步

频率

水平:15.625KHZ
垂直:50.00HZ

PAL:水平:15.625KHZ
垂直:50.00HZ
NTSC:水平:15.750KHZ
垂直:60.00HZ

视频输出

CVBS:1.0VP-P/75欧

信噪比

大于50dB(AGC Off,Weight ON)

背光补偿

支持

慢快门

不支持

支持

白平衡

自动白平衡(3000 to 7500K)

自动白平衡(3000 to 7500K),自动跟踪白平衡(2700 to 9500K),手动

自动白平衡(3200 to 7500K),自动跟踪白平衡(2000 to 10000K),室内(3200K),室外(5800K),手动,一次白平衡

曝光控制

自动/手动

自动/光圈优先/快门优先/手动/亮度模式

曝光补偿

支持

增益设置

支持

画面翻转

支持

增益控制

自动/手动

外部控制

大华协议,兼容SONY VISCA协议
(RS232,波特率支持9600,19200,38400bps,1停止位)

锐度调节

支持

聚焦

自动/手动/一次性自动聚焦

变焦速度

3.5s:近焦到远焦

4s:近焦到远焦

聚焦控制

手动/自动

2D降噪功能

支持

3D降噪功能

不支持

关闭/模式1/模式2

关闭/自动

镜头初始化

内置

OSD

不支持

支持(中英文菜单)

ICR红外滤光片式自动切换

支持

光学

光学变焦

23倍,f=3.9to89.7mm(F1.6to3.7)

最小焦点距离

100mm ~1000mm(近焦~远焦)

100mm ~1500mm(近焦~远焦)

数码变焦

不支持

10倍

16倍

观测最大范围

水平:53.5°(近焦)到2.62°(远焦)

垂直:50.66°(近焦)到2.46°(远焦)
水平:61.68°(近焦)到3.06°(远焦)

垂直:50.66°(近焦)到2.46°(远焦)
水平:61.68°(近焦)到3.06°(远焦)

储藏环境

(-20°C ~+70°C/20﹪to 95﹪RH)

工作温度

(-10°C ~ +60°C/20﹪ to 80﹪RH)

电源

DC 9V-12V(推荐:12V)

功率

静态:2.04W 运动:2.52W

静态:2.8W 运动:3.3W

尺寸(mm)

87.1×52.7× 62.1

重量

230g
